在石油、天然氣等能源開采以及化工等眾多工業(yè)領域中，硫化氫（H?S）作為一種常見且極具腐蝕性的氣體，對管道系統(tǒng)構成了嚴峻挑戰(zhàn)。硫化氫不僅具有強腐蝕性，還會引發(fā)應力腐蝕開裂等問題，嚴重威脅管道的安全運行。抗硫化氫法蘭應運而生，成為保障管道系統(tǒng)在含硫環(huán)境中穩(wěn)定、安全運行的關鍵部件。

在石油、天然氣等能源開采以及化工等眾多工業(yè)領域中，硫化氫（H?S）作為一種常見且極具腐蝕性的氣體，對管道系統(tǒng)構成了嚴峻挑戰(zhàn)。硫化氫不僅具有強腐蝕性，還會引發(fā)應力腐蝕開裂等問題，嚴重威脅管道的安全運行。抗硫化氫法蘭應運而生，成為保障管道系統(tǒng)在含硫環(huán)境中穩(wěn)定、安全運行的關鍵部件。

 硫化氫腐蝕的威脅 硫化氫在工業(yè)環(huán)境中廣泛存在，尤其在石油和天然氣開采過程中，地層中的硫化氫會隨著油氣一同被開采出來。當硫化氫與水接觸時，會形成酸性溶液，對金屬材料產(chǎn)生強烈的腐蝕作用。這種腐蝕主要表現(xiàn)為均勻腐蝕、點蝕、氫致開裂（HIC）、硫化物應力腐蝕開裂（SSC）等形式。均勻腐蝕會使金屬材料的厚度逐漸減薄，降低其承載能力；點蝕則會在金屬表面形成小孔，成為腐蝕進一步發(fā)展的隱患；氫致開裂和硫化物應力腐蝕開裂更為危險，它們會在材料內(nèi)部產(chǎn)生裂紋，最終導致管道破裂，引發(fā)泄漏事故，造成嚴重的環(huán)境污染和經(jīng)濟損失。

 抗硫化氫法蘭的工作原理 抗硫化氫法蘭通過特殊的設計和材料選擇來抵御硫化氫的侵蝕。在設計方面，它通常具有更合理的結構，以減少應力集中點，降低因應力導致的腐蝕風險。例如，帶頸對焊法蘭采用了特殊的喇叭形體結構，這種結構能使焊口離接合面有較大距離，避免接合面受到焊接溫度變形的影響，同時也有助于均勻分散管道內(nèi)的壓力和應力。 從材料角度來看，抗硫化氫法蘭選用的鋼材經(jīng)過精心篩選和處理。這些鋼材一般具有低硫、低磷含量，以減少雜質(zhì)對材料耐腐蝕性的不利影響。同時，會添加一些合金元素，如鉻（Cr）、鎳（Ni）、鉬（Mo）等。鉻能在金屬表面形成一層致密的氧化膜，提高材料的抗氧化和抗腐蝕能力；鎳可以增強材料的強度和韌性，同時提高其在酸性環(huán)境中的耐腐蝕性；鉬則有助于提高材料的抗點蝕和縫隙腐蝕性能。通過這些合金元素的協(xié)同作用，使法蘭材料具備優(yōu)異的抗硫化氫腐蝕性能。

 抗硫化氫法蘭的應用領域 石油和天然氣開采 在石油和天然氣開采過程中，從井口到集輸管道，再到處理廠的各個環(huán)節(jié)，都面臨著硫化氫腐蝕的風險?？沽蚧瘹浞ㄌm廣泛應用于這些管道系統(tǒng)中，確保油氣的安全輸送和處理。例如，在高含硫氣田的開采中，井口裝置的連接、集輸管道的連接等部位都必須使用抗硫化氫法蘭，以防止硫化氫對管道的腐蝕，保障生產(chǎn)的連續(xù)性和安全性。 化工行業(yè) 化工生產(chǎn)中，許多工藝過程會涉及到硫化氫或含硫化合物。如煉油廠的加氫裝置、硫磺回收裝置，以及一些以含硫原料進行生產(chǎn)的化工企業(yè)。在這些裝置的管道系統(tǒng)中，抗硫化氫法蘭用于連接管道、設備，防止硫化氫腐蝕導致的泄漏事故，保證化工生產(chǎn)的穩(wěn)定運行。 海洋工程 海洋環(huán)境中不僅存在海水的腐蝕，一些海底油氣田還含有硫化氫等腐蝕性氣體。海上平臺的油氣輸送管道、海水處理系統(tǒng)等都需要使用抗硫化氫法蘭。這些法蘭要同時具備抗海水腐蝕和抗硫化氫腐蝕的性能，以適應惡劣的海洋環(huán)境。

 抗硫化氫法蘭的性能測試 為了確?？沽蚧瘹浞ㄌm在實際使用中能夠可靠地抵御硫化氫腐蝕，需要進行一系列嚴格的性能測試。 氫致開裂（HIC）測試 常用的測試標準有 NACE TM0284 - 2016、GB/T 8650 - 2015 等。測試時，從法蘭上切割出特定尺寸的試樣，將其置于含有 NaCl 和 CH?COOH 的酸化溶液（如 A 溶液）或合成海水溶液（如 B 溶液）中，在常溫常壓下暴露 96 小時。測試結束后，通過宏觀檢查和微觀分析來評估試樣表面和內(nèi)部是否有裂紋形成，以此判斷法蘭材料對氫致開裂的敏感性。 硫化物應力腐蝕開裂（SSC）測試 依據(jù) NACE TM0177 等標準進行。測試時，對試樣施加一定的應力，并將其置于含硫化氫的酸性溶液中，觀察在規(guī)定時間內(nèi)試樣是否出現(xiàn)裂紋。該測試主要評估法蘭材料在硫化氫環(huán)境和應力共同作用下抵抗開裂的能力。

 抗硫化氫法蘭的發(fā)展趨勢 隨著工業(yè)的不斷發(fā)展，對管道系統(tǒng)在含硫環(huán)境下的安全運行要求越來越高，抗硫化氫法蘭也在不斷發(fā)展創(chuàng)新。一方面，材料研發(fā)持續(xù)深入，新型高性能材料不斷涌現(xiàn)，如具有更優(yōu)異耐腐蝕性和綜合性能的合金材料。通過優(yōu)化合金成分和微觀結構，進一步提高法蘭的抗硫化氫腐蝕能力和使用壽命。另一方面，制造工藝不斷改進，采用先進的加工技術和質(zhì)量控制手段，確保法蘭的制造精度和質(zhì)量穩(wěn)定性。例如，利用數(shù)字化制造技術實現(xiàn)精準加工，通過嚴格的質(zhì)量管理體系保證每一個法蘭都符合高標準的性能要求。同時，隨著智能化技術的發(fā)展，未來抗硫化氫法蘭可能會集成一些智能監(jiān)測功能，能夠?qū)崟r監(jiān)測其腐蝕狀態(tài)和工作性能，為管道系統(tǒng)的安全運行提供更可靠的保障。 抗硫化氫法蘭在工業(yè)管道系統(tǒng)中起著至關重要的作用，它是抵御硫化氫腐蝕的堅固防線。通過不斷優(yōu)化材料選擇、改進設計和制造工藝、加強性能測試以及探索智能化發(fā)展，抗硫化氫法蘭將在未來的工業(yè)發(fā)展中持續(xù)為管道系統(tǒng)的安全穩(wěn)定運行保駕護航。

 硫化氫腐蝕的威脅 硫化氫在工業(yè)環(huán)境中廣泛存在，尤其在石油和天然氣開采過程中，地層中的硫化氫會隨著油氣一同被開采出來。當硫化氫與水接觸時，會形成酸性溶液，對金屬材料產(chǎn)生強烈的腐蝕作用。這種腐蝕主要表現(xiàn)為均勻腐蝕、點蝕、氫致開裂（HIC）、硫化物應力腐蝕開裂（SSC）等形式。均勻腐蝕會使金屬材料的厚度逐漸減薄，降低其承載能力；點蝕則會在金屬表面形成小孔，成為腐蝕進一步發(fā)展的隱患；氫致開裂和硫化物應力腐蝕開裂更為危險，它們會在材料內(nèi)部產(chǎn)生裂紋，最終導致管道破裂，引發(fā)泄漏事故，造成嚴重的環(huán)境污染和經(jīng)濟損失。

 抗硫化氫法蘭的工作原理 抗硫化氫法蘭通過特殊的設計和材料選擇來抵御硫化氫的侵蝕。在設計方面，它通常具有更合理的結構，以減少應力集中點，降低因應力導致的腐蝕風險。例如，帶頸對焊法蘭采用了特殊的喇叭形體結構，這種結構能使焊口離接合面有較大距離，避免接合面受到焊接溫度變形的影響，同時也有助于均勻分散管道內(nèi)的壓力和應力。 從材料角度來看，抗硫化氫法蘭選用的鋼材經(jīng)過精心篩選和處理。這些鋼材一般具有低硫、低磷含量，以減少雜質(zhì)對材料耐腐蝕性的不利影響。同時，會添加一些合金元素，如鉻（Cr）、鎳（Ni）、鉬（Mo）等。鉻能在金屬表面形成一層致密的氧化膜，提高材料的抗氧化和抗腐蝕能力；鎳可以增強材料的強度和韌性，同時提高其在酸性環(huán)境中的耐腐蝕性；鉬則有助于提高材料的抗點蝕和縫隙腐蝕性能。通過這些合金元素的協(xié)同作用，使法蘭材料具備優(yōu)異的抗硫化氫腐蝕性能。

 抗硫化氫法蘭的應用領域 石油和天然氣開采 在石油和天然氣開采過程中，從井口到集輸管道，再到處理廠的各個環(huán)節(jié)，都面臨著硫化氫腐蝕的風險?？沽蚧瘹浞ㄌm廣泛應用于這些管道系統(tǒng)中，確保油氣的安全輸送和處理。例如，在高含硫氣田的開采中，井口裝置的連接、集輸管道的連接等部位都必須使用抗硫化氫法蘭，以防止硫化氫對管道的腐蝕，保障生產(chǎn)的連續(xù)性和安全性。 化工行業(yè) 化工生產(chǎn)中，許多工藝過程會涉及到硫化氫或含硫化合物。如煉油廠的加氫裝置、硫磺回收裝置，以及一些以含硫原料進行生產(chǎn)的化工企業(yè)。在這些裝置的管道系統(tǒng)中，抗硫化氫法蘭用于連接管道、設備，防止硫化氫腐蝕導致的泄漏事故，保證化工生產(chǎn)的穩(wěn)定運行。 海洋工程 海洋環(huán)境中不僅存在海水的腐蝕，一些海底油氣田還含有硫化氫等腐蝕性氣體。海上平臺的油氣輸送管道、海水處理系統(tǒng)等都需要使用抗硫化氫法蘭。這些法蘭要同時具備抗海水腐蝕和抗硫化氫腐蝕的性能，以適應惡劣的海洋環(huán)境。

 抗硫化氫法蘭的性能測試 為了確?？沽蚧瘹浞ㄌm在實際使用中能夠可靠地抵御硫化氫腐蝕，需要進行一系列嚴格的性能測試。 氫致開裂（HIC）測試 常用的測試標準有 NACE TM0284 - 2016、GB/T 8650 - 2015 等。測試時，從法蘭上切割出特定尺寸的試樣，將其置于含有 NaCl 和 CH?COOH 的酸化溶液（如 A 溶液）或合成海水溶液（如 B 溶液）中，在常溫常壓下暴露 96 小時。測試結束后，通過宏觀檢查和微觀分析來評估試樣表面和內(nèi)部是否有裂紋形成，以此判斷法蘭材料對氫致開裂的敏感性。 硫化物應力腐蝕開裂（SSC）測試 依據(jù) NACE TM0177 等標準進行。測試時，對試樣施加一定的應力，并將其置于含硫化氫的酸性溶液中，觀察在規(guī)定時間內(nèi)試樣是否出現(xiàn)裂紋。該測試主要評估法蘭材料在硫化氫環(huán)境和應力共同作用下抵抗開裂的能力。

 抗硫化氫法蘭的發(fā)展趨勢 隨著工業(yè)的不斷發(fā)展，對管道系統(tǒng)在含硫環(huán)境下的安全運行要求越來越高，抗硫化氫法蘭也在不斷發(fā)展創(chuàng)新。一方面，材料研發(fā)持續(xù)深入，新型高性能材料不斷涌現(xiàn)，如具有更優(yōu)異耐腐蝕性和綜合性能的合金材料。通過優(yōu)化合金成分和微觀結構，進一步提高法蘭的抗硫化氫腐蝕能力和使用壽命。另一方面，制造工藝不斷改進，采用先進的加工技術和質(zhì)量控制手段，確保法蘭的制造精度和質(zhì)量穩(wěn)定性。例如，利用數(shù)字化制造技術實現(xiàn)精準加工，通過嚴格的質(zhì)量管理體系保證每一個法蘭都符合高標準的性能要求。同時，隨著智能化技術的發(fā)展，未來抗硫化氫法蘭可能會集成一些智能監(jiān)測功能，能夠?qū)崟r監(jiān)測其腐蝕狀態(tài)和工作性能，為管道系統(tǒng)的安全運行提供更可靠的保障。 抗硫化氫法蘭在工業(yè)管道系統(tǒng)中起著至關重要的作用，它是抵御硫化氫腐蝕的堅固防線。通過不斷優(yōu)化材料選擇、改進設計和制造工藝、加強性能測試以及探索智能化發(fā)展，抗硫化氫法蘭將在未來的工業(yè)發(fā)展中持續(xù)為管道系統(tǒng)的安全穩(wěn)定運行保駕護航。

HG/T 20615-2009 是鋼制管法蘭（Class 系列）標準。該標準規(guī)定了鋼制管法蘭（Class 系列）的公稱尺寸、公稱壓力、材料、壓力 - 溫度額定值、法蘭類型和尺寸、密封面、公差及標記等內(nèi)容，適用于公稱壓力 Class150（PN2.0）~Class2500（PN42.0）的鋼制管法蘭和法蘭蓋。具體內(nèi)容如下：

· 公稱壓力和鋼管外徑：直徑在 DN15-DN600 時，公稱壓力設 Class150、Class300、Class600、Class900、Class1500、Class2500 六個等級；直徑在 DN650-DN1500 時，公稱壓力范圍定為 Class150、Class300、Class600、Class900 四個等級。標準中使用的鋼管外徑為 HG/T 20553 中所列的 1A 系列鋼管外徑尺寸，也是 ISO 4200 中第一系列。

· 法蘭類型：包括帶頸平焊法蘭、帶頸對焊法蘭、整體法蘭、長高頸法蘭、承插焊法蘭、螺紋法蘭、對焊環(huán)松套法蘭、法蘭蓋、孔板法蘭以及夾套法蘭共計 10 種。

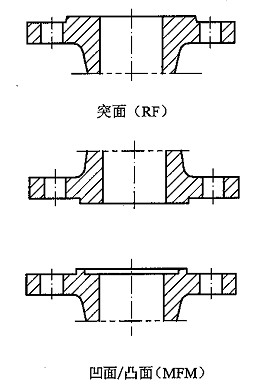

· 密封面型式：有凸臺面（RF）、榫HG/T 20615-2009 是鋼制管法蘭（Class 系列）標準。該標準規(guī)定了鋼制管法蘭（Class 系列）的公稱尺寸、公稱壓力、材料、壓力 - 溫度額定值、法蘭類型和尺寸、密封面、公差及標記等內(nèi)容，適用于公稱壓力 Class150（PN2.0）~Class2500（PN42.0）的鋼制管法蘭和法蘭蓋。具體內(nèi)容如下：

槽面（T/G）、環(huán)連接面（RJ）、凹凸面（M/FM）和全平面（FF）5 種。

· 連接尺寸：主要包括螺栓中心圓直徑、螺栓孔直徑、螺紋尺寸、螺栓個數(shù)、法蘭外徑等。

· 密封面尺寸：法蘭的密封面尺寸按 ASME B16.5 中 SI 制。法蘭密封面突臺高度取 2mm（＜Class300）和 7mm（≥Class300）。

· 法蘭內(nèi)徑：帶頸平焊法蘭的內(nèi)徑是根據(jù)鋼管外徑并考慮 1% 左右的外徑偏差，加上適當?shù)拈g隙而確定的，部分尺寸根據(jù)相關標準進行了調(diào)整。

頸部尺寸：相同規(guī)格的帶頸平焊法蘭、承插焊法蘭和螺紋法蘭的頸部尺寸完全一致，頸部可以是平行的直筒形或者頸部外側(cè)斜度不大于 7°。

          A350LF2 是一種常用于低溫環(huán)境的鍛制碳素鋼，其熱處理工藝通常采用正火或正火加回火的方式，以獲得良好的綜合力學性能，滿足低溫工況下的使用要求。以下是具體的工藝介紹2：

· 正火處理：將法蘭加熱到能產(chǎn)生奧氏體組織的溫度，一般加熱溫度在 880 - 910℃左右，保溫足夠的時間，使法蘭整體達到均勻溫度。保溫時間根據(jù)法蘭的厚度等因素來確定，確保組織充分轉(zhuǎn)變。然后，將法蘭從加熱爐中取出，在靜止空氣中均勻冷卻，從而得到細化的珠光體和鐵素體組織，提高鋼材的強度和韌性。

· 正火 + 回火處理：在正火之后，需要進行回火處理。將法蘭重新加熱到 590℃以上，通常在 590 - 670℃這個溫度區(qū)間。同樣，保溫時間要根據(jù)壁厚來調(diào)整，但一般不低于 30 分鐘。對于壁厚超過 25 毫米的鍛件，保溫時間至少為（壁厚 ×30 分鐘 / 25 毫米）。保溫結束后，再次在靜止空氣中冷卻?；鼗鸬哪康氖窍疬^程中產(chǎn)生的內(nèi)應力，進一步提高鋼材的韌性和塑性，同時保持一定的強度。

      此外，A350LF2 法蘭也可能會根據(jù)具體的使用要求和客戶需求，采用淬火加回火的熱處理工藝，即調(diào)質(zhì)處理，來獲得更高的強度和更好的綜合性能，但這種情況相對較少。在實際生產(chǎn)中，具體的熱處理工藝參數(shù)還需要根據(jù)法蘭的尺寸、形狀、生產(chǎn)批量以及相關的標準和技術要求等進行合理調(diào)整和確定。
